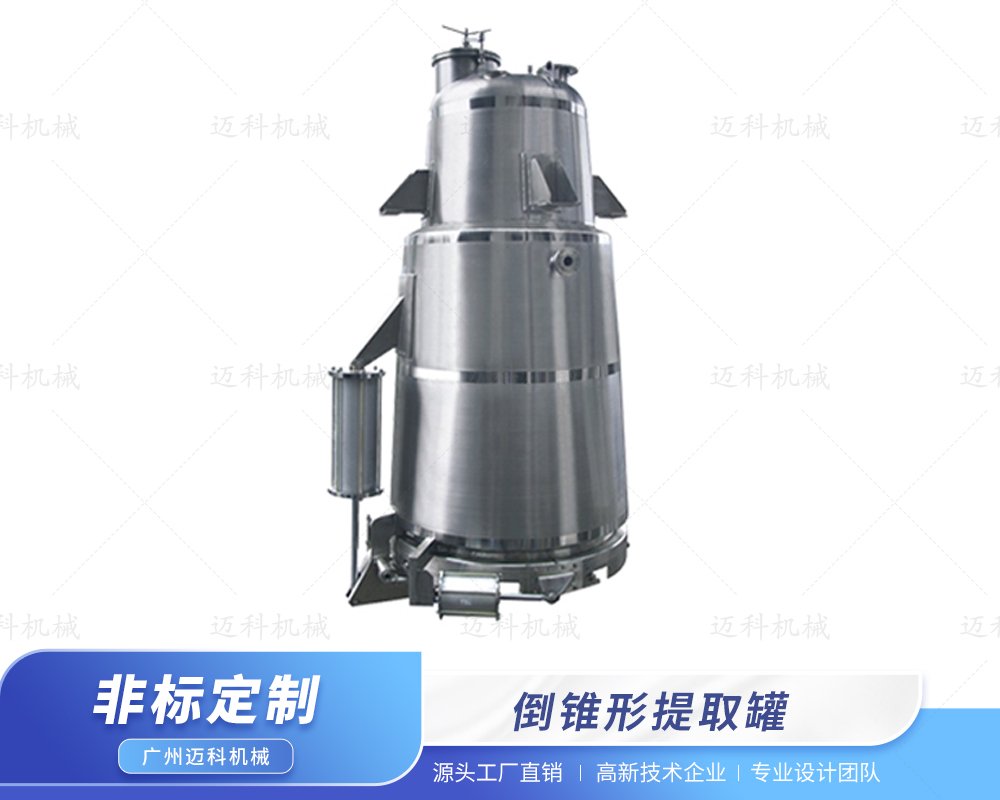

倒錐形提取罐

所屬類別：提取設備

產品簡介：

倒錐形提取罐主要用于中藥、植物、動物的常壓及低壓水煎、溫浸、熱回流、強制循環、滲漉，芳香油提取及有機溶媒回收等工程工藝操作。

咨詢熱線:13929528021

詳細內容

倒錐形提取罐主要用于中藥、植物、動物的常壓及低壓水煎、溫浸、熱回流、強制循環、滲漉，芳香油提取及有機溶媒回收等工程工藝操作。倒錐型提取罐對溶劑的循環提取極為有利，當提取溶劑從下到上循環提取時，通過罐底專門設計的分水板和篩網，提取溶劑能夠均勻地從罐底部向上運動，而具由于從罐底部向罐頂部逐漸縮小，所以能很好的避免溶劑流動時的短路現象。

倒錐形提取罐可配套冷凝器、冷卻器、油水分離器、捕沫器、過濾器、藥液泵。油水分離器主要針對醇提用來收油操作。根據客戶的工藝需要,提取罐可設計有攪拌系統,罐體內配置機械攪拌裝置,提取過程中帶動原料產生運動,加快混合，有效防止比重較小的藥液漂浮于溶媒上表面浸潤不充分，提高提取效果,縮短提取時間。

提取罐的整個提取過程是在密閉可循環系統內完成，可常壓提取，內膽殼體按照壓力容器設計的設備也可低壓提取、無論是水提、醇提、提油或作其它用途，其具體工藝要求均由客戶根據藥物性能要求自行確定。

1、水提：水和中藥按照一定的工藝配比裝入提取罐內，開始給夾層熱源(有夾套)，罐內沸騰后減少供給熱源，保持罐內微沸即可，根據提取藥理工藝維持一定時間，確保中藥或中藥飲片中的有效成分充分溶解到水中。

2、醇提：先將藥和酒精按照一定的工藝配比加入罐內，使系統處于密閉狀態，給夾層熱源(有夾套)，罐內達到需要溫度時減少供給熱源，使罐內溫度維持在工藝需要的溫度一定時間，確保中藥或中藥飲片中的有效成分充分溶解到酒精中。上升汽態的酒精經過冷凝器冷凝后成液態酒精回流儲存，待蒸餾提純后再利用；為了提高效率，可用泵強制循環，使藥液從罐底部通過泵吸出，再從上部進口回至罐內。

3、提油：先把含有揮發油的中藥和水按照一定的工藝配比加入到提取罐內,給夾層熱源蒸汽(有夾套),達到揮發溫度后,調整蒸汽的進入量，并按照工藝要求維持罐內溫度達一定時間，揮發后的芳香油可通過冷卻系統進行冷卻,經冷卻的藥液通過油水分離器分離。

1、生物制藥：中藥有效成分的提取、滲漉、溶解、提純；

2、食品：啤酒花、植物動物油的提純、植物色素的提取、植物功能物質的提取、香精香料的提??；

3、化妝品：化妝品原料的萃取、提純、提?。?/span>

4、化學工業：反應原料的回收、有機溶劑的溶解、提純。

規格型號	TQ-D-0.5	TQ-D-1	TQ-D-2	TQ-D-3	TQ-D-6	TQ-D-8
容積（L）	750	1200	2300	3400	6400	8500
罐內設計壓力（MPa）	0.09	0.09	0.09	0.09	0.09	0.09
夾套設計壓力（MPa）	0.3	0.3	0.3	0.3	0.3	0.3
壓縮空氣壓力（MPa）	0.6-0.7	0.6-0.7	0.6-0.7	0.6-0.7	0.6-0.7	0.6-0.7
加料口直徑	150	200	200	300	350	400
加熱面積（m²）	2.0	3.2	5.3	6.8	8.5	10.5
冷凝面積（m²）	5	6	8	10	12	16
冷卻面積（m²）	0.5	1	1	1	2	2
排渣門直徑	800	1000	1200	1500	1700	1900
耗能（kg/h）	145	195	258	300	552	728
